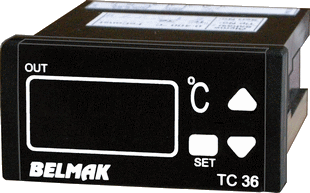

96X48   TEKNİK RESİM VE ÖZELLİKLER

Besleme Gerilimi:  220V AC   +20%    -10%    50- 60Hz

Giriş: 1XT/C  J tipi (veya isteğe göre K tipi , PT100 ve diğer sensörler için imal edilebilir)



Panel delik ölçüsü:   32X67 mm









Cihazın set ayarlarının yapılması:

1- Set düğmesine basılır. Set sayısının birincisi pırpırlamaya başlar.

Yukarı butonuna her basışımızda bu sayı 1 artar. Aşağı butonuna her basışımızda bu sayı 1 eksilir.

2- Set düğmesine her yeni basışımızda pırpırlayan sayının yeri değişir.

3- Set değeri  en fazla 399 yapılabilir.

Cihazın çalışması:Termoelemanın ölçtüğü değer "çalışma sıcaklık değeri+2" den büyük ise röle bırakır.

Rölenin çekmesi için termo elemanın ölçtüğü değer  "çalışma sıcaklık değeri-2" den küçük olmalıdır.
