DOZAJ  CİHAZI: RC 819



Besleme Gerilimi: 220V AC   +20%   -10%   50- 60Hz

Giriş: Su saatindeki kontak uçları(isteğe göre farklı bir

uygulama için de imalat yapılabilir.)

Panel delik ölçüsü: 91X91mm

Gerekli olanlar:

1-Su saati: her 1 litre su geçtiğinde içindeki kontağı

kapanan ve bu kontağa ait 2 kablo dışarı çıkarılmış olmalıdır.

2-Su vanası.Bunun elektriksel kumandası cihazın içindeki

röle üzerinden olmaktadır.

Özellikleri:

Cihaza arka tarafından elektrik uyguladığımızda  6 digitli

displaydeki soldaki 2 digit set sayısını ve sağdaki 2 digit

su saatindeki kontağın kaç kere kapandığını (kaç litre su geçtiğini)

gösterir.  Resimde set sayısı 99 , geçen suyun litre değeri 34.

Set sayısı 999 olarak ayarlanabilen tipimiz de mevcuttur.

Soldaki 3 digit set sayısı ve sağdaki 3 digit geçen suyun litre değeridir.

A-Cihazın önünden yapılanlar:

A-1:Set sayısının ayarlanması: Set butonuna basınca pır pırlayan sayı

yukarı veya aşağı butonları ile ayarlanır. Set butonuna her basışta

pır pırlayan sayının yeri değişir.

A-2: Reset butonuna basınca geçen su miktarını gösteren sayı 00 olur.

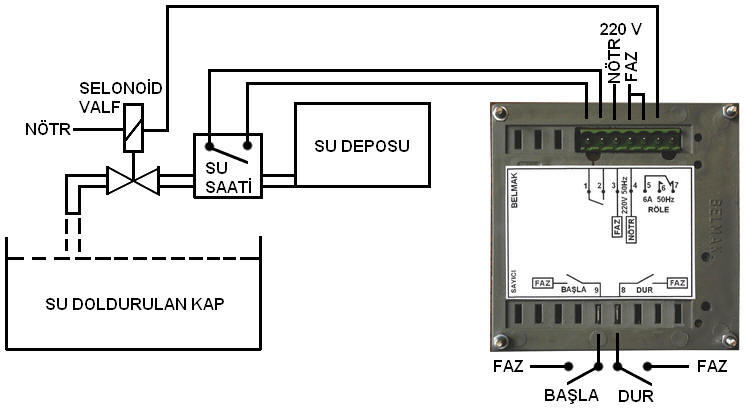

B-Cihazın arkasından yapılanlar:

1-2  girişine su vanasındaki kontaklardan  gelen kablo bağlanır.

3-4 besleme girişi. 220V AC. Faz gerilimi 3' e bağlanır.

5-6-7  röle çıkışları. Su vanasına kumanda için 5-6 uçları kullanılır.

8 Dur girişi start butonu üzerinden faza bağlanır.

9 Başla girişi start butonu üzerinden faza bağlanır.

Çalışması:

Başla butonuna basınca cihazın rölesi çeker. Valf bobini çeker. Su akmaya ve su saatinin kontağı açılıp kapanmaya başlar. Kontağın her kapanışında sayı 1 artar. Geçen su litresini gösteren sayı set sayısına eşit olunca röle bırakır valf kapanır su akışı durur ve geçen su litresini gösteren sayı 00 olur.

Dur butonuna basınca röle bırakır valf kapanır su akışı durur. Böylece geçen su litresini gösteren sayı set sayısı olmadan su akışını durdurabiliriz. Geçen su miktarı displayde gözükür. Tekrar başla butonuna basınca valf bobini çeker. Su akmaya ve su saatinden her geçen 1 litre su için displaydeki eski sayı artar. Dur  ve başla butonlarına her basışta bu olaylar yukarıda anlatıldığı gibi tekrarlar. Bu işlemler geçen su miktarını gösteren sayı set sayısına eşit olana kadar tekrarlanabilir.
