![](DSCN0378D.jpg) TOZ BOYA FIRIN
CİHAZI: TZ 217
Besleme Gerilimi: 220V AC +20% -10%
50- 60Hz
Giriş:
Zaman rölesi 220v AC (isteğe göre farklı gerilim için de imalat yapılabilir.)
Panel
delik
ölçüsü:
91X91
Zamanı max. 99 dakika olan tip:
Zaman
saatinin ayarlanması:
Fiş11
ile 12 arasında gerilim yok iken, değiştirilecek sayının yanındaki
yukarı ok işaretli butona her basışımızda sayı 1 artar.
Çalışması:
Fiş11
ile 12 arasında gerilim var iken, displaydeki,
ölçülen sıcaklık değeri,
set
değerinden büyük olunca, zaman saati çalışmaya başlar ve sıcaklığın
artmasından
eksilmesinden etkilenmeden saymasına devam eder.
Zaman
sayması 00 olunca termostat rölesi sürekli bırakır (cihaz reset
yapılmadıkça da termostat rölesi çekmez) ve zaman rölesi çeker.
Zaman
saati rölesi 2 farklı tipte imal edilebilir. Her iki halde de, cihaz
resetlenmedi ise, zaman saati ekranı 00 dır.
Tip1:Zaman
saati rölesi 10sn müddetle çekili kalır ve sonra bırakır.
Tip2:Zaman
saati rölesi sürekli çekili kalır.
Bunlar olurken, fiş11 ile 12 arasında devamlı gerilim olmalıdır.
Cihazın resetlenmesi:Fiş11
ile 12 arasında gerilim olmamalıdır.
Yeni modellerde:
Fiş11 takılmıyor.
Bu fişe gelen nötr bağlantısı cihaz içinde yapılmaktadır.
Fiş5 faz olmalıdır.
Yeni
modelin
çalışması:
Fiş12 de devamlı faz olmalıdır.
Yeni model
Cihazın
resetlenmesi: Fiş12 de faz olmamalıdır.
Zamanı max. 23 saat 59 dakika olan grup:
Çalışması:
Bunun
için CTC415
ve CZR514
beraber kullanılır. Displaydeki, ölçülen sıcaklık değeri,
set
değerinden büyük olunca, zaman saati çalışmaya başlar ve sıcaklığın artmasından
eksilmesinden etkilenmeden saymasına devam eder . Zaman sayması 00 olunca
zaman
saatinin 2 rölesi de çeker. Brülör devresi elektriğini 1. röle keser.
Zaman
rölesi 2. rölesi ile ister korna çaldırılır veya bir kontaktöre kumanda edilir.
Bu 2.
röle ile kumanda iki türlü yapılabilir.
1- 10sn müddetle çekili kalır ve sonra bırakır.
2-
Sürekli çekilidir

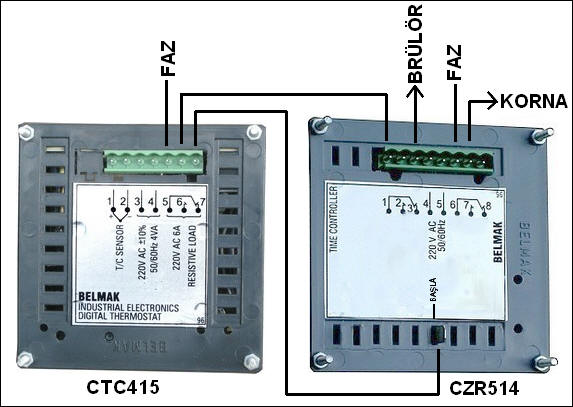

Bağlantı şeması aşağıdadır.
Cihazı reset için elektriği kesip vermek yeterlidir.![](Tt23h59d.jpg)
|
